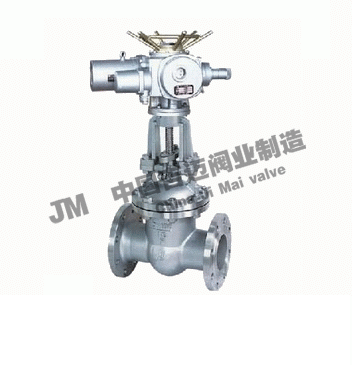

上海吉邁閥門制造有限公司主要生產≦Z940、Z941電動閘閥≧也是國內閘閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

Z940、Z941電動閘閥主要用途高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。
二、結構與特點：
1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
三、產品標準
1、設計制造按GB12234-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927
四、性能規范

型號	公稱壓力 (MPa)	實驗壓力			工作溫度(℃)	適用介質
		強度(水)(Mpa)	密封(水)空氣	低壓密封空氣(Mpa)
Z4IH-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRICACID
						硝酸類
						ACETICACID
						醋酸類
						NITRICACID
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	硝酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	ACETICACID
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
零件名稱	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
閘板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
閥桿	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨Graphite
墊片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 Graphite+304
壓蓋	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

電裝型號規格主要尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-Φd	電裝型號	L1	H	DO
凸面法法  RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 16C  16P 16R 16I	40	200	145	110	85	16	4-Φ18	DZW10	590	595	365
	50	250	160	125	100	16	4-Φ18	DZW10	590	653	365
	65	265	180	145	120	18	4-Φ18	DZW10	590	665	365
	80	280	195	160	135	20	8-Φ18	DZW15	590	725	365
	100	300	215	180	155	20	8-Φ18	DZW20	590	787	365
	125	325	245	210	185	22	8-Φ18	DZW20	590	934	365
	150	350	280	240	210	24	8-Φ23	DZW20	590	955	365
	200	400	335	295	265	26	12-Φ23	DZW30	590	1105	365
	250	450	405	335	320	30	12-Φ25	DZW30	810	1343	470
	300	500	460	410	375	30	12-Φ25	DZW45	810	1516	470
	350	550	520	470	435	34	16-Φ25	DZW90	810	1678	470
	400	600	580	525	485	36	16-Φ30	DZW120	830	1849	550
	450	650	640	585	545	40	20-Φ30	DZW120	830	1937	550
	500	700	705	650	608	44	20-Φ34	DZW180	830	2234	550
	600	800	840	770	718	48	20-Φ41	DZW250	870	2432	320
	700	900	910	840	788	50	24-Φ41	DZW250	870	2489	320
	800	1000	1020	950	898	52	24-Φ41	DZW350	1170	2643	570
	900	1100	1120	1050	998	54	28-Φ41	DZW500	1170	2935	570
	1000	1200	1255	1170	1100	56	28-Φ18	DZW500	1170	3410	570

2.5MPa	DN	L	D	D1	D2	b	n-Φd	電裝型號	L1	h	D0
凸面法法  RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 25 25P 25R 25I	40	200	145	110	85	15	4-Φ18	DZW10	590	595	365
	50	250	160	125	100	20	4-Φ18	DZW10	590	653	365
	65	265	180	145	120	22	8-Φ18	DZW10	590	665	365
	80	280	195	160	135	22	8-Φ18	DZW15	590	725	365
	100	300	230	190	160	24	8-Φ23	DZW20	590	787	365
	125	325	270	220	188	28	8-Φ25	DZW20	590	902	365
	150	350	300	250	218	30	8-Φ25	DZW20	590	955	365
	200	400	360	310	278	34	12-Φ25	DZW30	810	1105	470
	250	450	425	370	332	36	12-Φ30	DZW30	810	1343	470
	300	500	485	430	390	40	16-Φ30	DZW60	810	1516	470
	350	550	550	490	448	44	16-Φ34	DZW90	830	1678	550
	400	600	610	550	505	48	16-Φ34	DZW120	830	1849	550
	450	650	660	600	555	50	20-Φ34	DZW120	830	1937	550
	500	700	730	660	640	52	20-Φ41	DZW180	870	2234	320
	600	800	840	770	718	56	20-Φ41	DZW250	870	2432	320
	700	900	955	875	815	60	24-Φ48	DZW500	870	2489	320
	800	1000	1070	990	930	64	24-Φ48	DZW500	1170	2643	570
	900	1100	1180	1090	1025	66	28-Φ54	DZW800	1170	2935	570
	1000	1200	1305	1210	1140	68	28-Φ58	DZW800	1170	3410	570

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	電裝型號	L1	H	D0
凸面法法  RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 40 40P 40R 40I	40	200	145	110	85	76	18	4-Φ18	DZW10	590	630	365
	50	250	160	125	100	88	20	4-Φ18	DZW10	590	691	365
	65	280	180	145	120	110	22	8-Φ18	DZW10	590	711	365
	80	310	195	160	135	121	22	8-Φ18	DZW15	590	775	365
	100	350	230	190	160	150	24	8-Φ23	DZW20	590	871	365,
	125	400	270	220	188	176	28	8-Φ25	DZW20	590	948	365
	150	450	300	250	218	204	30	8-Φ25	DZW30	810	1028	470
	200	550	375	320	282	260	38	12-Φ30	DZW30	810	1325	470
	250	650	445	385	345	313	42	12-Φ34	DZW45	810	1401	470
	300	750	510	450	408	364	46	16-Φ34	DZW60	830	1653	550
	350	850	570	510	465	422	52	16-Φ34	DZW90	830	1791	550
	400	950	655	585	535	474	58	16-Φ41	DZW120	870	2092	320
	500	1150	755	670	612	576	62	20-Φ48	DZW250	870	2465	320
	600	1350	890	795	730	678	62	20-Φ54	DZW350	1170	-	570
	700	1450	995	900	835	768	68	24-Φ54	DZW500	1170	-	570
	800	1650	1135	1030	960	876	76	24-Φ58	DZW800	1060	-	500
6.4MPa	40	240	165	125	95	76	24	4-Φ23	DZW10	590	665	365
凸面法法  RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 64 64P 64R 64I	50	250	175	135	105	88	26	4-Φ23	DZW10	590	790	365
	65	280	200	160	130	110	28	8-Φ23	DZW10	590	840	365
	80	310	210	170	140	121	30	8-Φ23	DZW20	590	890	365
	100	350	250	200	168	150	32	8-Φ25	DZW20	590	1020	365
	125	400	295	240	202	176	36	8-Φ30	DZW30	590	1100	365
	150	450	340	280	240	204	38	8-Φ34	DZW30	810	1290	470
	200	550	405	345	300	260	44	12-Φ34	DZW60	810	1470	470
	250	650	470	400	352	313	48	12-Φ41	DZW90	830	1500	550
	300	750	530	460	412	364	54	16-Φ41	DZW90	830	1820	550
	350	850	595	525	475	422	60	16-Φ41	DZW120	8701	2216	320
	400	950	670	585	525	474	66	16-Φ48	DZW180	870	2838	320
	500	1150	800	705	640	576	70	20-Φ54	DZW250	1170	3320	570

Z940、Z941電動閘閥主要用途高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。
二、結構與特點：
1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
三、產品標準
1、設計制造按GB12234-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927
四、性能規范

型號	公稱壓力 (MPa)	實驗壓力			工作溫度(℃)	適用介質
		強度(水)(Mpa)	密封(水)空氣	低壓密封空氣(Mpa)
Z4IH-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRICACID
						硝酸類
						ACETICACID
						醋酸類
						NITRICACID
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	硝酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	ACETICACID
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

五、主要零件材質

閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
零件名稱	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
閘板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
閥桿	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨Graphite
墊片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 Graphite+304
壓蓋	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

電裝型號規格主要尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-Φd	電裝型號	L1	H	DO
凸面法法  RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 16C  16P 16R 16I	40	200	145	110	85	16	4-Φ18	DZW10	590	595	365
	50	250	160	125	100	16	4-Φ18	DZW10	590	653	365
	65	265	180	145	120	18	4-Φ18	DZW10	590	665	365
	80	280	195	160	135	20	8-Φ18	DZW15	590	725	365
	100	300	215	180	155	20	8-Φ18	DZW20	590	787	365
	125	325	245	210	185	22	8-Φ18	DZW20	590	934	365
	150	350	280	240	210	24	8-Φ23	DZW20	590	955	365
	200	400	335	295	265	26	12-Φ23	DZW30	590	1105	365
	250	450	405	335	320	30	12-Φ25	DZW30	810	1343	470
	300	500	460	410	375	30	12-Φ25	DZW45	810	1516	470
	350	550	520	470	435	34	16-Φ25	DZW90	810	1678	470
	400	600	580	525	485	36	16-Φ30	DZW120	830	1849	550
	450	650	640	585	545	40	20-Φ30	DZW120	830	1937	550
	500	700	705	650	608	44	20-Φ34	DZW180	830	2234	550
	600	800	840	770	718	48	20-Φ41	DZW250	870	2432	320
	700	900	910	840	788	50	24-Φ41	DZW250	870	2489	320
	800	1000	1020	950	898	52	24-Φ41	DZW350	1170	2643	570
	900	1100	1120	1050	998	54	28-Φ41	DZW500	1170	2935	570
	1000	1200	1255	1170	1100	56	28-Φ18	DZW500	1170	3410	570

電裝型號規格主要尺寸 PN2.5MPa：

2.5MPa	DN	L	D	D1	D2	b	n-Φd	電裝型號	L1	h	D0
凸面法法  RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 25 25P 25R 25I	40	200	145	110	85	15	4-Φ18	DZW10	590	595	365
	50	250	160	125	100	20	4-Φ18	DZW10	590	653	365
	65	265	180	145	120	22	8-Φ18	DZW10	590	665	365
	80	280	195	160	135	22	8-Φ18	DZW15	590	725	365
	100	300	230	190	160	24	8-Φ23	DZW20	590	787	365
	125	325	270	220	188	28	8-Φ25	DZW20	590	902	365
	150	350	300	250	218	30	8-Φ25	DZW20	590	955	365
	200	400	360	310	278	34	12-Φ25	DZW30	810	1105	470
	250	450	425	370	332	36	12-Φ30	DZW30	810	1343	470
	300	500	485	430	390	40	16-Φ30	DZW60	810	1516	470
	350	550	550	490	448	44	16-Φ34	DZW90	830	1678	550
	400	600	610	550	505	48	16-Φ34	DZW120	830	1849	550
	450	650	660	600	555	50	20-Φ34	DZW120	830	1937	550
	500	700	730	660	640	52	20-Φ41	DZW180	870	2234	320
	600	800	840	770	718	56	20-Φ41	DZW250	870	2432	320
	700	900	955	875	815	60	24-Φ48	DZW500	870	2489	320
	800	1000	1070	990	930	64	24-Φ48	DZW500	1170	2643	570
	900	1100	1180	1090	1025	66	28-Φ54	DZW800	1170	2935	570
	1000	1200	1305	1210	1140	68	28-Φ58	DZW800	1170	3410	570

電裝型號規格主要尺寸PN4.0 MPa-6.4MPa：

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	電裝型號	L1	H	D0
凸面法法  RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 40 40P 40R 40I	40	200	145	110	85	76	18	4-Φ18	DZW10	590	630	365
	50	250	160	125	100	88	20	4-Φ18	DZW10	590	691	365
	65	280	180	145	120	110	22	8-Φ18	DZW10	590	711	365
	80	310	195	160	135	121	22	8-Φ18	DZW15	590	775	365
	100	350	230	190	160	150	24	8-Φ23	DZW20	590	871	365,
	125	400	270	220	188	176	28	8-Φ25	DZW20	590	948	365
	150	450	300	250	218	204	30	8-Φ25	DZW30	810	1028	470
	200	550	375	320	282	260	38	12-Φ30	DZW30	810	1325	470
	250	650	445	385	345	313	42	12-Φ34	DZW45	810	1401	470
	300	750	510	450	408	364	46	16-Φ34	DZW60	830	1653	550
	350	850	570	510	465	422	52	16-Φ34	DZW90	830	1791	550
	400	950	655	585	535	474	58	16-Φ41	DZW120	870	2092	320
	500	1150	755	670	612	576	62	20-Φ48	DZW250	870	2465	320
	600	1350	890	795	730	678	62	20-Φ54	DZW350	1170	-	570
	700	1450	995	900	835	768	68	24-Φ54	DZW500	1170	-	570
	800	1650	1135	1030	960	876	76	24-Φ58	DZW800	1060	-	500
6.4MPa	40	240	165	125	95	76	24	4-Φ23	DZW10	590	665	365
凸面法法  RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 64 64P 64R 64I	50	250	175	135	105	88	26	4-Φ23	DZW10	590	790	365
	65	280	200	160	130	110	28	8-Φ23	DZW10	590	840	365
	80	310	210	170	140	121	30	8-Φ23	DZW20	590	890	365
	100	350	250	200	168	150	32	8-Φ25	DZW20	590	1020	365
	125	400	295	240	202	176	36	8-Φ30	DZW30	590	1100	365
	150	450	340	280	240	204	38	8-Φ34	DZW30	810	1290	470
	200	550	405	345	300	260	44	12-Φ34	DZW60	810	1470	470
	250	650	470	400	352	313	48	12-Φ41	DZW90	830	1500	550
	300	750	530	460	412	364	54	16-Φ41	DZW90	830	1820	550
	350	850	595	525	475	422	60	16-Φ41	DZW120	8701	2216	320
	400	950	670	585	525	474	66	16-Φ48	DZW180	870	2838	320
	500	1150	800	705	640	576	70	20-Φ54	DZW250	1170	3320	570

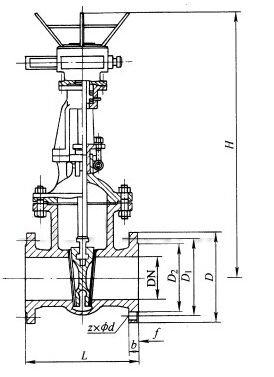

電動閘閥Z940H、Z941H結構圖紙：
